	產品名稱：	700X水泵控制閥
	產品型號：	700X

	咨詢電話：021-34141228 黃工

相關產品

700X水泵控制閥

700X水泵控制閥上海消防水泵控制閥大口徑水泵控制閥不銹鋼水力控制閥
700X水泵控制閥，是一種安裝在高層建筑以及其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前，閥門先行緩幔關閉90％左右，防止突然停泵而產生的水錘和水擊聲：當水泵完全停止后，閥門再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計，通過電磁閥的導控實現準確的啟閉，使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。
工作原理
當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常水。
當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。

結構及用途

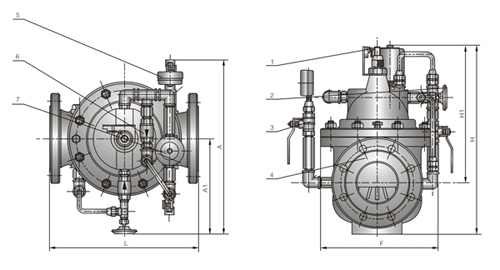

該閥由主閥4、針閥2、電磁向導閥7、單向閥6、球閥3、電器控制開關1與壓力表5等組成。水泵控制閥能夠控制水泵的止回閥。當水泵停止運行前，由進口壓力先關閉主閥的90%時，使水泵自動停止，剩下的10%由回水關閉，可完全防止水錘現象產生。適用于工礦、企業、高層建筑中由水泵直接供水及生活用水管網系統。

主要技術參數

公稱壓力	1.0MPa	1.6MPa	2.5MPa
殼體試驗壓力	1.5MPa	2.4MPa	3.75MPa
密封試驗壓力	1.1MPa	1.76MPa	2.75MPa
工作溫度	0～80℃
電低動作壓力	P1≥0.07MPa
電磁閥電壓交流	220V
電磁閥電壓直流	24V
適作介質	水

主要外形尺寸

公稱通徑 DN(mm)	L	A	A1	H	H1	F
20	180	194	136	342	250	116
25	180	194	136	342	250	116
32	180	194	136	342	250	116
40	240	240	155	395	278	170
50	240	240	155	395	278	170
65	250	255	165	405	298	180
80	285	280	175	430	315	210
100	360	332	195	510	350	275
125	400	375	220	560	365	310
150	455	408	230	585	420	355
200	585	485	255	675	450	460
250	650	550	300	730	470	500
300	800	630	340	760	490	580
350	860	735	415	840	526	640
400	960	788	430	910	570	715
450	1075	850	460	1070	610	780
500	1075	905	490	1135	665	830
600	1230	970	530	1270	725	920
700	1650	1050	560	1460	865	980
800	1750	1135	610	1640	975	1050

法蘭連接尺寸：
PN1.0MPa、PN1.6MPa按GB4216.4/5-84標準
PN2.5MPa按GB9113.4-88標準
