	產品名稱：	對夾雙辯蝶式止回閥
	產品型號：	H76

	咨詢電話：021-34141228 黃工

相關產品

對夾式止回閥適用于公稱壓力PNl.0MPa~42 0MPa、Classl50～2500；公稱通徑DNl5～1200mm、NPsl／2—48．工作溫度一l96—540℃的各種管路上，月于防止介質剖流。通過選月不同的材質．可適月于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。

一、標準與規范

1、設計秘制造：APl594、AP 6D、JB，T8937;
2、結構長度：API594、APl60、DlN3202、JB／T8937，
3、壓力一溫度等級? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、試驗與檢驗AP 598、JB／T 9092：
5、配管法蘭JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．

二、結構特點

1、結構長度短．其結構長度只有傳統法蘭止回閥的1/4～1/8;
2、體積小,、重量輕,其重量只有傳統法蘭止回目的1/4～1/20;
3、閥瓣尖閉快速．水錘壓力小：
4、水平管道或垂直管道均可使月．安裝方便；
5、流道通暢、流體阻力小．
6、動作i敏、密封性能好;
7、目瓣行程短、關閥沖擊力小;
8、整體結構、簡單緊湊、造型美觀
9、使月壽命長、可靠性高。

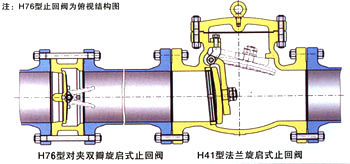

三、旋啟式止回閥對比

結構形式	H76型對夾雙瓣旋啟式止回閥	H44型法蘭單瓣旋啟式止回閥
水錘壓力	�。y瓣行程短、且有彈簧輔助關閉、關閥速度快	很大，閥瓣行程，需要較長的關閉時間
水錘壓力	H76型的水錘壓力只有H44型的1/2—1/5
尺寸和重量	結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價	結構長度很長，體積笨大．重量很重
尺寸和重量	H76型的結構長度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10
流體阻力	小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減小	?小，流體阻力系數為1.3～3，但在低壓工況下，閥瓣不能完且開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大
安裝	可水平安裝或垂直安裝，重量輕．不必為閥門設置支座	可水平安裝或垂直安裝．大口徑閥閥重量重，需設置支座
開啟壓力	很�。y瓣在很小的壓差下就能完全打開	較大，閥瓣在較大的壓差下才能完全打開
可靠性	閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高	閥門關時的巨大沖擊力及水錘壓力容易損壞閥門

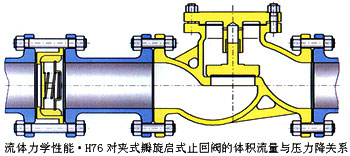

四、升降式止回閥對比

結構形式	H71型對夾升降式止回閥	H41型法蘭升降式止回閥
水錘壓女	很小、閥瓣行程短、閥瓣輕巧、且有彈簧輔助關閉、關閥速度很快	水、閥瓣行程短，但無彈簧輔助關閉
尺寸和重量	結構長度很短、體積很小、重量很徑、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，關能大量節約材料、降低造價	結構長度很長，體積較大、重量很重
尺寸和重量	H71型的結構長度只有H41型的1/4～1/8，H71型的重量只有H41型1/7～1/20
流體阻力	較大、流體阻力系數為6.4～2.8	很體阻力系數為12～6
安裝	可水平安裝或垂直安裝，重量很輕，安裝容易	只能水平安裝，口徑較大的閥門重量，較難安裝
開啟壓力	很小、閥瓣在很小的壓差下就能完全打開	較小、閥瓣重量較大，需要一定的壓差才能半閥瓣完全打開
可靠性	閥門為整體結構，簡單緊湊，閥門關閉時沖擊為小，水錘壓力很小，閥門壽命長，可靠性高	可靠性較高，但閥門由閥體與閥蓋兩本構成，多了一個潛在的泄漏點

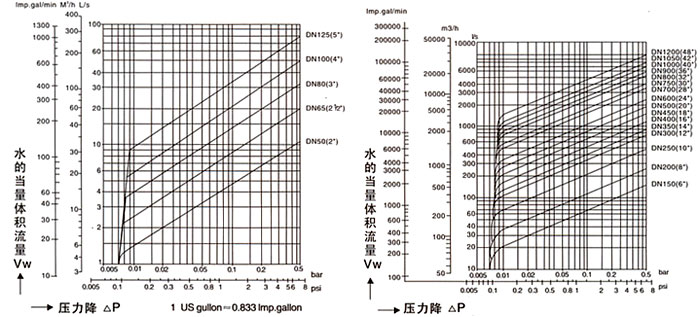

水的當量體積流量Vw與實際流體的
體積流量V按下式換算：

·V
式中：Vw一水的當量體積流量。l／s；
P流體密度，k9／m 3
v一實際流體的體積流量，l/s。

五、H76對夾雙瓣旋啟式止回閥

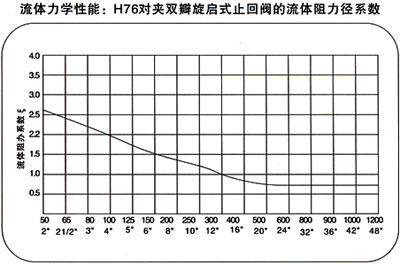

流體力學性能：H76對夾雙瓣旋啟式止回閥的流體阻力系數、流量系數及開啟壓力

公稱通徑		閥門全開啟時的流體阻力系數	常溫下閥門全開啟時的水流量系數			流體的流向
DN	DNS		常溫下閥門全開啟時的水流量系數			流體的流向
			Kv(m3／h)	CV(U.S)	CV(U.K)	↑	→
			Kv(m3／h)	CV(U.S)	CV(U.K)	開啟壓力近似值KPa
50	5	2.6	63	74	62	2	1
65	21/2	2.4	109	128	107	2	1
80	3	2.3	172	201	169	2	1
100	4	2.0	289	338	283	2	1
125	5	1.8	476	557	466	2	1
150	6	1.5	750	878	735	2	1
200	8	1.3	1432	1675	1403	2	1
250	10	1.2	1330	2726	2283	2	1
300	12	1.0	3676	4301	3602	2	1
350	14	0.9	5274	6171	5169	2	1
400	16	0.8	7306	8548	7160	3	1
450	18	0.8	9246	10818	9061	3	1
500	20	0.8	11415	13356	11187	3	1
600	24	0.7	17573	20560	17222	3	1
700	28	0.7	23919	27985	23441	4	1
750	30	0.7	27458	32126	26909	4	1
800	32	0.7	31241	36552	30316	4	1
900	36	0.7	39539	46261	38748	4	1
1000	40	0.7	48814	57112	47838	4	1
1050	42	0.7	53817	62966	52741	4	1
1200	48	0.7	70292	82242	68886	4	1

六、H76對夾雙瓣旋啟式止回閥的型號、材料及主要參數

配管法蘭	公稱壓力	常規產品型號
JB/T74～90 GB/T9112～9124 HG50592～20614	PN1.0MPa	H76H-10C	H76W-10P	H76W-10P8	H76W-10P3	H76W-10R	H76W-10R8	H76W-10R3
	PN1.6MPa	H76H-16C	H76W-16P	H76W-16P	H76W-16P3	H76W-16R	H76W-16R8	H76W-16R3
	PN2.5MPa	H76H-25	H76W-25P	H76W-25P8	H76W-25P3	H76W-25R	H76W-25R8	H76W-25R3
	PN4.0MPa	H76H-40	H76W-40P	H76W-40P8	H76W-40P3	H76W-40R	H76W-40R8	H76W-40R3
	PN6.3MPa	H76H-63	H76W-63P	H76W-63P8	H76W-63P3	H76W-63R	H76W-63R8	H76W-63R3
	PN10.0MPa	H76H-100	H76W-100P	H76W-100P8	H76W-100P3	H76W-100R	H76W-100R8	H76W-100R3
	PN13.0MPa	H76H-160	H76W-160P	H76W-160P8	H76W-160P3	H76W-160R	H76W-160R8	H76W-160R3
	PN20.0MPa	H76H-200	H76W-200P	H76W-200P8	H76W-200P3	H76W-200R	H76W-200R8	H76W-200R3
	PN25.0MPa	H76H-250	H76W-250P	H76W-250P8	H76W-250P3	H76W-250R	H76W-250R8	H76W-250R3
GB/T9112～9124 HG20615～20635 SH3406	PN2.0MPa	H76H-20C		H76W-20P8	H76W-20P3		H76W-20R8	H76W-20R3
	PN5.0MPa	H76H-50		H76W-50P8	H76W-50P3		H76W-50R8	H76W-50R3
	PN11.0MPa	H76H-110		H76W-110P8	H76W-110P3		H76W-110R8	H76W-110R3
	PN15.0MPa	H76H-150		H76W-150P8	H76W-150P3		H76W-150R8	H76W-150R3
	PN26.0MPa	H76H-260		H76W-260P8	H76W-260P3		H76W-260R8	H76W-260R3
	PN42.0MPa	H76H-420		H76W-420P8	H76W-420P3		H76W-420R8	H76W-420R3
	Class150	H76H-A1C		H76W-A1P8	H76W-A1P3		H76W-A1R8	H76W-A1R3
	Class300	H76H-A3		H76W-A3P8	H76W-A3P3		H76W-A3R8	H76W-A3R3
	Class600	H76H-A6		H76W-A6P8	H76W-A6P3		H76W-A6R8	H76W-A6R3
	Class900	H76H-9		H76W-9P8	H76W-9P3		H76W-9R8	H76W-9R3
	Class1500	H76H-15		H76W-15P8	H76W-15P3		H76W-15R8	H76W-15R3
	Class2500	H76H-A25		H76H-A25P8	H76H-A25P3		H76H-A25R8	H76H-A25R3
主要零件材料	閥體	WCB（A105）	ZG1Cr18Ni9Ti	CFB（304）	CF3（304L）	ZG1Cr18Ni12Mo2Ti	CF8M（316）	CF3M（316M）
	閥擗	CF8	CF8	CF8	CF3	CF9M	CF8M	CF3M
	目軸	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	ZG1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	彈簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	00Cr17Ni14Mo2	00Cr17Ni14Mo2	00Cr17Ni14Mo2
適用工況	適月介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質		屎素等腐蝕性介質
適用工況	適用溫度（℃）	-29～425	-196～540		-196～425	-196～540		-196～455
注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。

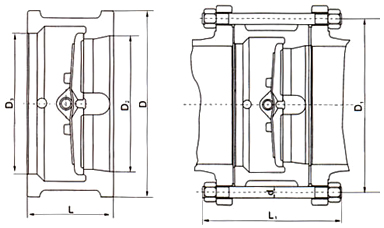

七、H76對夾雙瓣旋啟式止回閥主要尺寸及重量

壓力級	公稱通徑		R寸Cmm)					配管法蘭(供參考)
	NPS	DN	L	D	D3	D2	重量(Kg)	螺栓孔中心口直徑D1	螺栓數量	螺栓直徑d		螺栓長度L
	NPS	DN	L	D	D3	D2	重量(Kg)	螺栓孔中心口直徑D1	螺栓數量	in	mm	RI	RJ
Cllass150 PN2.0MPa	2	50	60	103	56	51	2	120.5	4	5/8	M16	140	155
	21/2	65	67	122	73	65	3	139.5	4	5/8	M16	150	165
	3	80	73	135	88	80	4	152.5	4	5/8	M16	160	175
	4	100	73	173	108	102	6	190.5	8	5/8	M16	170	185
	5	125	86	195	132	127	8	216.0	8	3/4	M20	190	205
	6	150	98	220	160	152	13	241.5	8	3/4	M20	205	220
	8	200	127	277	210	203	25	298.5	8	3/4	M20	240	255
	10	250	146	337	266	254	39	362.0	12	7/8	M24	270	285
	12	300	181	407	310	305	54	432.0	12	7/8	M24	310	325
	14	350	184	448	355	350	80	476.0	12	1	M27	325	340
	16	400	191	512	405	400	117	540.0	16	1	M27	340	355
	18	450	203	547	455	450	138	578.0	16	11/8	M30	365	380
	20	500	319	604	505	500	163	635.0	20	11/8	M30	385	400
	24	600	222	715	605	600	331	749.5	20	3/4	M33	405	420
	28	700	305	773	700	700	380	795.5	40	3/4	M20	455	-
	30	750	305	824	750	746	425	846.0	44	3/4	M20	455	-
	32	800	305	878	800	796	560	900.0	48	7/8	M20	460	-
	36	900	368	983	910	898	640	1009.5	44	1	M24	540	-
	42	1050	432	1142	1055	1050	960	1171.5	48	11/8	M27	625	-
	48	1200	524	1302	1205	1200	1400	1335.0	44	5/8	M30	740	-
Class300 PN5.0MPa	2	50	60	110	58	51	3	127.0	8	3/4	M16	155	175
	21/2	65	67	128	73	65	4	149.0	8	3/4	M20	175	195
	3	80	73	147	88	80	6	168.5	8	3/4	M20	190	210
	4	100	73	179	108	102	8	200.0	8	3/4	M20	195	215
	5	125	86	214	132	127	15	235.0	8	3/4	M20	215 ,	235
	6	150	98	249	160	152	18	270.0	12	3/4	M20	230	250
	8	200	127	305	210	203	31	330.0	12	7/8	M24	280	300
	10	250	146	359	266	254	51	387.5	16	1	M27	315	335
	12	300	181	420	310	305	77	451.0	16	11/8	M30	365	385
	14	350	222	483	355	350	117	514.5	20	11/8	M30	410	430
	16	400	232	537	405	400	190	571.5	20	11/4	M33	435	455
	18	450	264	594	455	450	200	628.5	24	11/4	M33	475	495
	20	500	292	652	505	500	265	686.0	24	11/4	M33	510	535
	24	600	318	772	608	600	410	813.0	24	11/2	M39	560	585
	30	750	368	882	740	735	660	921.0	36	13/8	M36	650	-
	36	900	483	1044	880	873	1020	1089.0	32	15/8	M42	800	-
	42	1050	568	1196	1045	1035	1540	1244.5	36	13/4	M45	920	-
	48	1200	629	1365	1190	1179	2260	1416.0	40	17/8	M48	1010	-
