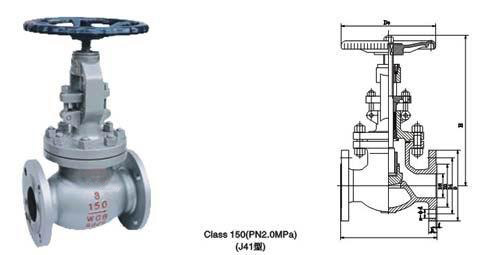

	產品名稱：	美標法蘭截止閥
	產品型號：	J41H

	咨詢電話：021-34141228 黃工

相關產品

截止閥特點
①產品的設計制造符合美國國家標準ANSI BI16.34，英國國家標準BS1873等國外先進標準要求。②閥體外型為桶形或流線形，造形美觀，流道形狀為直通式，流體阻力小。③關閉件（閥瓣）與閥座密封采用錐面密封，關閉力小，耐沖刷，密封可靠。④閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足各種工況要求，延長使用壽命。

采用標準

名稱	截止閥
設計標準	BS1873 JIS B2071-2081
結構長度	ANSI B16.10，JISB2002
配管法蘭	ANSI B16.5、JIS B2212-2214
對焊端尺寸	ANSI B16.25
檢驗與試驗	API598、JIS B2003
傳動方式	手動、電動、傘齒輪動

試壓規范

壓力等級或公稱壓力	殼體試驗	密封試驗
壓力等級或公稱壓力	殼體試驗	高壓液密封	低壓氣密封
150Lb、PN2.0MPa	2.94	2.16	0.6
300Lb、PN5.0MPa	7.67	5.62
600Lb、PN10.0MPa	15.3	11.23
JIS10K	2.1	1.6
JIS20K	5.1	3.8

主要零件材料及性能規范

零件名稱		材料
閥體閥蓋閥瓣		ASTM A216 WCB			ASTM A351 CFB	ASTM A351 CF8M	ASTM A351 CF3	ASTM A351 CF3M
閥桿		1Cr13			0Cr18NI9	0Cr17NI12Mo2	00Cr19NI10	00Cr17NI14Mo2
		f6a			304	316	304L	316L
上密封座		1Cr13(f6a)			本體
閥瓣	密封面	13Cr	STL	STL	本體 STLR STL 本體本體 STL
閥座		13Cr	13Cr	STL
填料		柔性石墨復合環+YS450F			≤200℃聚四氟乙烯或四氟乙烯編織填料＞200℃柔性石墨環+柔性石墨編織填料
墊片		柔性石墨復合墊（芯板：碳鋼或不銹鋼）不銹鋼帶/柔性石墨纏繞墊
中法蘭螺栓		350CrMo ASTM A193 B7			OCr18N19 ASTM A193 B8
中法蘭螺母		45 ASTM A194 2H			OCr18N19 ASTM A193 8
閥桿螺母		ZCuA110Fe3
手輪		可鍛鑄鐵、球墨鑄鐵、鑄鋼
適用工況	適用介質	水、蒸汽、油品等			硝酸等腐蝕介質	醋酸等腐蝕介質	強氧化性介質	尿素等腐蝕性介質
	適用溫度℃	-29-425			-40-200（超出該溫度范圍、請?jiān)谟嗀洉r(shí)注明）

注：如法蘭密封面采用凸面以外的型式，請?jiān)谟嗀洉r(shí)注明。

[J41、J441、J941]主要連接與外形尺寸及重量

磅級	公稱通徑(DN)		主要連接尺寸)(mm)							J41外形尺寸		重量
磅級	in mm		L	D	D1	D2	b	f	z-φd	H(全開)	D0	重量
150Lb 2.0MPa (10K)	1/2	15	108	89	60.5	35	10	1.6	4-φ15	241	125	-
	3/4	20	117	98	70	43	11	1.6	4-φ15	241	125	-
	4	25	127	108	79.5	51	12	1.6	4-φ15	242	125	-
	11/4	32	140	117	89	63	13	1.6	4-φ15	280	160	-
	1¹/2	40	165	127	98.5	73	15	1.6	4-φ15	286	160	-
	2	50	203	152	120.5	92	16	1.6	4-φ19	368	200	18
	2 1/2	65	216	178	139.5	105	18	1.6	4-φ19	387	200	30
	3	80	241	190	152.5	127	19	1.6	4-φ19	411	250	41
	4	100	292	229	190.5	157	24	1.6	8-φ19	454	250	64
	5	125	356	254	216	186	24	1.6	8-φ22	455	355	86
	6	150	406	279	241.5	216	26	1.6	8-φ22	541	355	113
	8	200	495	343	298.5	270	29	1.6	8-φ22	651	450	115
	10	250	622	406	362	321	31	1.6	12-φ25	800	450	178
	12	300	698	483	432	381	32	1.6	12-φ25	1231	500	264
	14	350	787	533	476.5	413	35	1.6	12-φ29	1450	600	370
	16	400	914	597	539.5	470	37	1.6	16-φ29	1645	600	500
300Lb 5.0MPa (20K)	1/2	15	152	95	66.5	35	15	1.6	4-φ15	241	125	-
	3/4	20	178	117	82.5	43	16	1.6	4-φ19	241	125	-
	1	25	203	124	89	51	18	1.6	4-φ19	283	160	-
	1¹/4	32	216	133	98.5	63	19	1.6	4-φ19	320	200	-
	1¹/2	40	229	156	114.5	73	21	1.6	4-φ22	322	200	-
	2	50	267	165	127	92	23	1.6	8-φ19	399	200	25
	2¹/2	65	292	190	147	105	26	1.6	8-φ22	438	250	30
	3	80	318	210	168.5	127	29	1.6	8-φ22	464	280	35
	4	100	356	254	200	157	32	1.6	8-φ22	565	355	56
	5	125	400	279	235	186	35	1.6	8-φ22	614	400	96
	6	150	444	318	270	216	37	1.6	12-φ22	717	450	120
	8	200	559	381	330	270	42	1.6	12-φ25	960	500	212
	10	250	622	444	387.5	324	47.7	1.6	16-φ29	1012	450	330
	12	300	711	521	451	381	50.8	1.6	13-φ32	1231	500	472

注：①如法蘭密封面采用凸面以外的型式，請?jiān)谟嗀洉r(shí)注明。2壓力600Lb、900Lb、1500Lb截止閥尚有生產。
